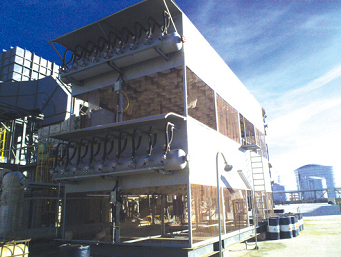

(一)、自潔式空氣過濾器(ZLKG型)
1、概述
大型的動力設備如:鼓風機、壓縮機組、燃氣輪機等設備對除塵的要求較高。因空氣中含有大量的塵埃,如未經處理而被吸入,粉塵就會在設備的內部腐蝕、結垢,將增加部件的磨損、管路的阻塞。同時灰塵附著在高速旋轉的葉輪上產生震動,破壞原有設備的動平衡,給生產設備造成重大損失。
上海澤爾石化設備有限公司生產的自潔式空氣過濾器是在原有的ZLKL四面進風卷簾式過濾器的基礎上開發出來的新一代自潔式空氣過濾器,該自潔式過濾器較原有過濾器具有以下優點:
●.設備在微電腦控制下實現空氣過濾單元的自動清潔,設備實現不停車工作。
●.根據工作狀態風量,實現積木組合結構,占地面積小。
●.過濾粉塵的效率高,3μm以上粒子濾除99.9%,5μm以上過濾效率達到100%。
●.阻力損失小,初始阻力損小于150Pa,可設置報警阻力。
●.有效過濾面積大,過濾單元使用壽命長,過濾單元的更換周期可達2年左右。
●.設備能耗低,用電功率只需100-600W。
●.自潔壓縮空氣耗量小。
●.設備重量輕,約為卷簾結構同容量條件下的1/2-1/3。
●.適應各種惡劣戶外環境,在各種沙塵地區及潮濕工況下均不受影響。
2、產品結構特點
●.ZLKG型自潔式空氣過濾器的核心部件是進口濾料的濾筒。濾筒具有過濾面積大、阻力小、過濾精度高、過濾效率高、耐潮濕、壽命長等特點。
●.
ZLKG型自潔式空氣過濾器采用世界上空壓機前過濾新潮的方式,即采用前置濾網的二級過濾方式。前置過濾采用2mm厚的鋼板網,下雨即自潔,水沖洗。前置過濾有效減輕了濾筒的負擔,延長了濾筒的壽命。.
●.碳鋼結構全部經過噴砂表面處理。
●.
ZLKG型自潔式空氣過濾器自潔系統由微機電控器、電磁脈沖閥、集氣管、噴嘴、文氏管等組成。其特點是口徑較大,充分保證吹掃脈沖所需的壓縮空氣瞬間流量。
●.
為了防止濾筒反吹掉下來的灰塵不被臨近濾筒吸附上,采用2個濾筒室并聯工作,2個濾筒室同時工作,需要清灰時,其中一組濾芯反洗,其余濾芯正常在工作。為防止濾芯交叉感染,每組濾芯之間設隔板。
●.ZLKG型自潔式空氣過濾器控制系統采用PLC控制系統,可直接接入DCS系統。輸入輸出電路采用模塊化設計,抗干擾性強、結構緊湊、性能穩定、可靠。面板采用人機對話,觸摸屏操作。人性化設計,用戶可現場編程,修改設定參數方便,編程簡單易行。本系統的顯示器采用EVIEW公司液晶顯示模塊,內置高精度微壓差傳感器,并采用高性能長壽命電磁閥等元件,電磁閥膜片終身免費維護。
本系統的突出優點是:擺脫了傳統繼電器控制,采用了全無觸點控制,集數字、模擬、電力電子、弱電強電于一體,性能比一般控制系統較穩定。而且系統可擴展、聯鎖、遠程等。自動控制系統,三種模式,即手動、定時、定差壓,并留有4~20mA信號接口。
3、工作原理
過濾過程原理:
自然空氣通過空壓機的吸氣作用,含塵的空氣經過一級粗濾網將一些大的雜質如樹葉、枯枝等雜質去除,從而粗濾的氣體進入設備進氣室,經過高效的過濾原件進行過濾。由于重力的慣性擴散及接觸阻留等綜合作用,塵埃吸附在高效過濾原件上。潔凈的空氣通過密封墊圈再經過文氏管進入凈氣室,通過匯合到收集氣口,再由收集氣口被吸入至風機,以達到空氣的完全凈化。
自潔過程原理:
空氣通過過濾器時,隨著過濾時間的推移,附著在過濾原件上的灰塵越來越多,空氣通過濾芯時的阻力將越來越大。
當空氣通過過濾原件的壓力損失超過過濾器的壓力損失指標時,PLC控制系統將按照時間的設定逐組進行反吹,當壓差達到報警壓差值時,PLC將改變控制的方式,自動轉換到每間隔30秒(可調)進行一組反吹。(反吹時間為0.1-0.2秒)而其余的工作原件照常工作。從而保證設備不間斷工作。

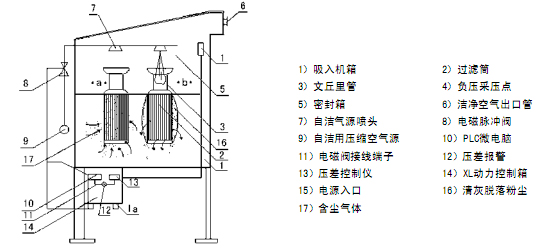

4、工藝流程

5、應用范圍
●.
各行業各種類型壓縮空氣站,特別適用于多級離心空氣壓縮機。小容量壓縮機可多臺合用一臺自潔式空氣過濾器,
大容量壓縮機一臺配一臺為宜;
●.鋼鐵廠的高爐鼓風機;
●.制氧站的原料空壓機;
●.各種容量的燃氣輪機;
●.需較長時間運轉的柴油機;
●.化纖紡絲工業的空調送風系統;

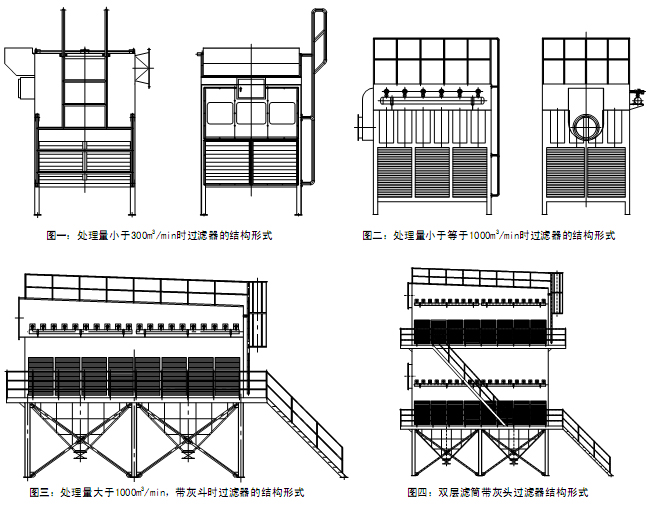

6、結構形式

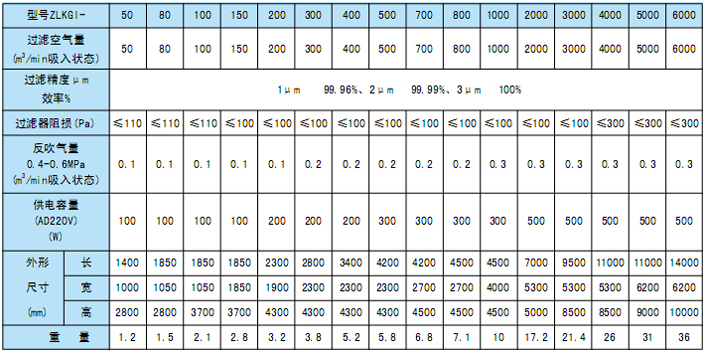

7、性能規格

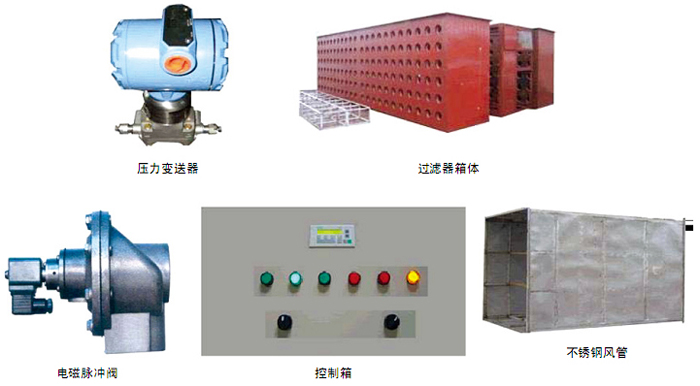

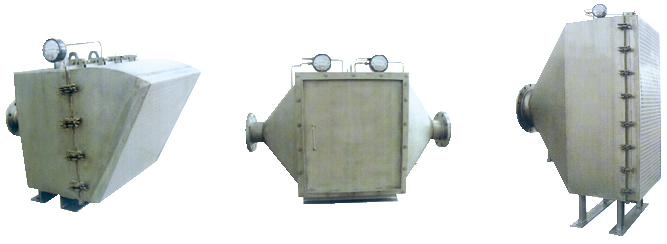

8、主要附件

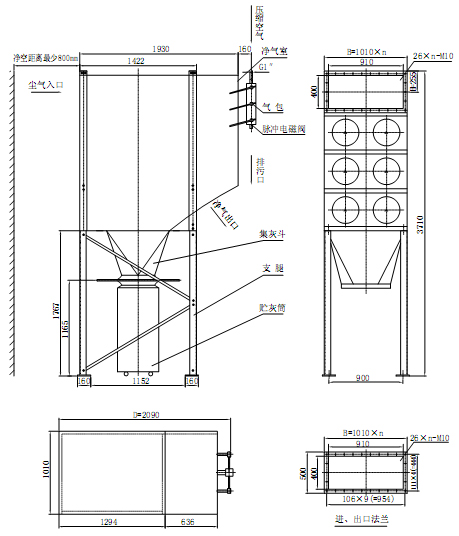

9、外形尺寸圖

說明:●.n代表單元數;
●.過濾器是尺寸以ZLKG-Ⅱ為基準,每增加或減少一層濾筒,高度則增加或減少455㎜;每增加或減少一個單元,寬度則增加或減少1010㎜。
●.設備選好型后,其具體安裝尺寸以我公司提供的圖紙為準。

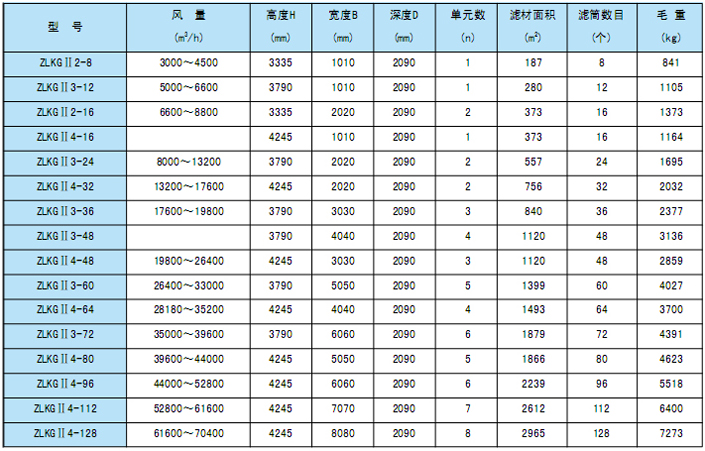

10、ZLKG-Ⅱ性能規格

11、過.濾.筒
過濾筒是脈沖自潔式空氣過濾器的標準配套設備。
由于使用了專門的超細網狀過濾表層,高效過濾筒對過濾亞微米顆粒的粉塵具有無與倫比的過濾效率,可達99.99%、0.5μ
m。高效過濾筒提供了****的空氣流量,進一步提高了工作效率,增強了清潔效果,延長了使用壽命,降低了運行成本。

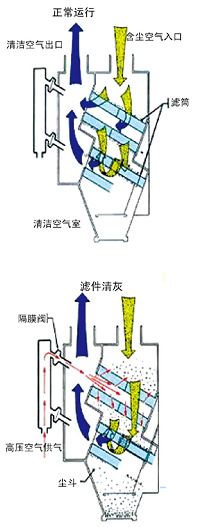

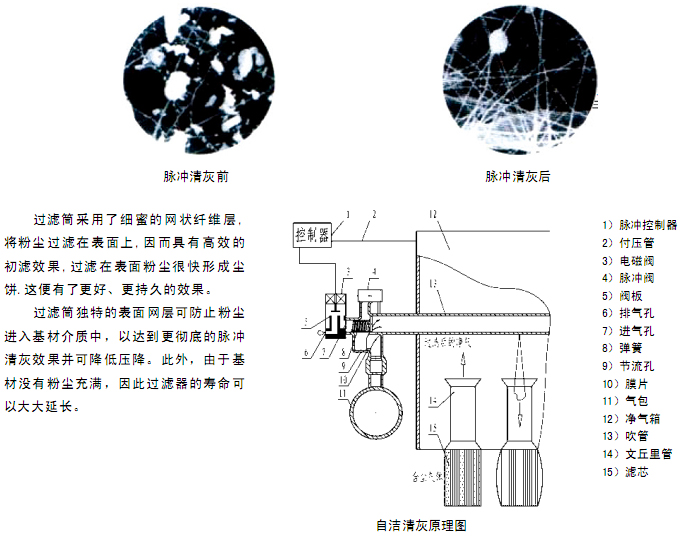

12、自潔清灰工作原理
在正常工作狀態下,含塵空氣經入口處進入濾筒式過濾器,并通過濾筒,粉塵過濾在濾筒的表面上,凈化的空氣經過濾筒中心并由潔凈空氣箱出口處排出。當含塵氣進入塵氣箱后,微細灰塵被抽吸在濾芯表面,隨時間的延長,濾芯表面灰塵增厚,濾芯內外壓差增大,當膜合表壓差達到某一整定值時,“時序脈沖分配控制器”自動啟動,通過電磁閥控制“快速脈沖放氣閥”在瞬間用0.5-0.7M
P
a的壓縮空氣向濾芯自里向外進行有程序的脈沖反沖洗,當濾芯沖洗干凈時,內外壓差小于某一整定值時,沖洗過程即自行停止,由于壓縮空氣流是脈沖式的通過“文丘里管”向濾芯引射,所以,不僅耗氣量少,而且爆發力強,沖洗效果好。濾筒式除塵器自動清潔過濾筒,延長了過濾器的使用壽命,改進了工作性能。同時又不影響進氣設備的正常進行。
